项目简介
模具是现代工业中不可缺少的关键装备之一，市场潜力巨大。为避免模具过早失效，模具型腔及相对运动件表面必须具有高硬度及自润性，以达到耐磨、减磨、耐蚀及抗疲劳的作用。因此, 表面强化技术是充分发挥模具潜力、提高其使用寿命的一条行之有效的途径，它是国内外模具工业与技术的主要发展方向之一。
为此, 我们研究了镀液配方中主盐、还原剂、络合剂、稳定剂、分散剂等对模具表面镀层的硬度、耐磨性、结合力、表面光洁度、耐腐蚀性等的影响规律，优化的纳米改性层硬度为HV900以上，纳米改性层与模具基体结合力大于150MPa，处理后表面光洁度不低于处理前；处理前后表面厚度变化小于30mm；纳米改性后塑料成型模次提高30%以上。

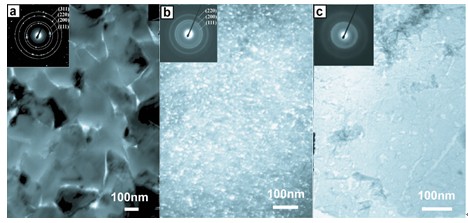

此外，采用先进的反应磁控溅射离子镀方法，研究开发了Ti-Al-C-N系纳米复合硬质涂层，系统研究了碳含量，铝含量，氮流量，沉积温度和偏压对涂层微观结构和性能的影响。研究表明涂层的性能与微观纳米结构密切相关，通过工艺参数优化后的纳米复合TiAlCN涂层具有HV2400的显微硬度，同时具有0.2的低摩擦系数，并且具有良好的膜基结合性能和抗氧化性能。有望在刀具和模具表面应用，提高工件的磨损寿命, 大幅减低工具成本，具有极高的应用价值和市场前景。
项目成熟度
研制阶段
合作方式
技术服务
