项目简介

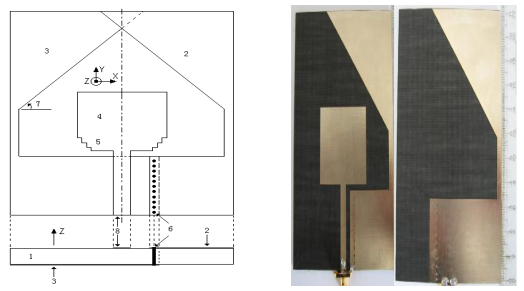

本成果的目的在于针对超宽带缝隙天线交叉极化特性差的问题，提出一种结构简单新颖、便于制作实现的超宽带半折叠对跖缝隙天线。它具有较小的体积、简单的结构和极低的剖面尺寸，能够有效地实现与前端射频电路的集成。本发明的技术解决方案：利用印刷电路板工艺，在介质基板的正面和底面上分别设计渐变形状的顶层子缝隙与底层子缝隙，通过金属化过孔连接起来、构成半折叠对跖缝隙；采用微带馈电，微带馈线与矩形贴片调谐枝节之间通过阶梯阻抗变换结构相连接，实现有效的宽带阻抗匹配特性。
项目特点
天线的交叉极化特性好，可以用作多天线系统的极化分集单元；
结构简单，无需附加馈电部件；
制作工艺简单；
便于集成；
成本低廉。
