换热器性能测试试验台

项目简介

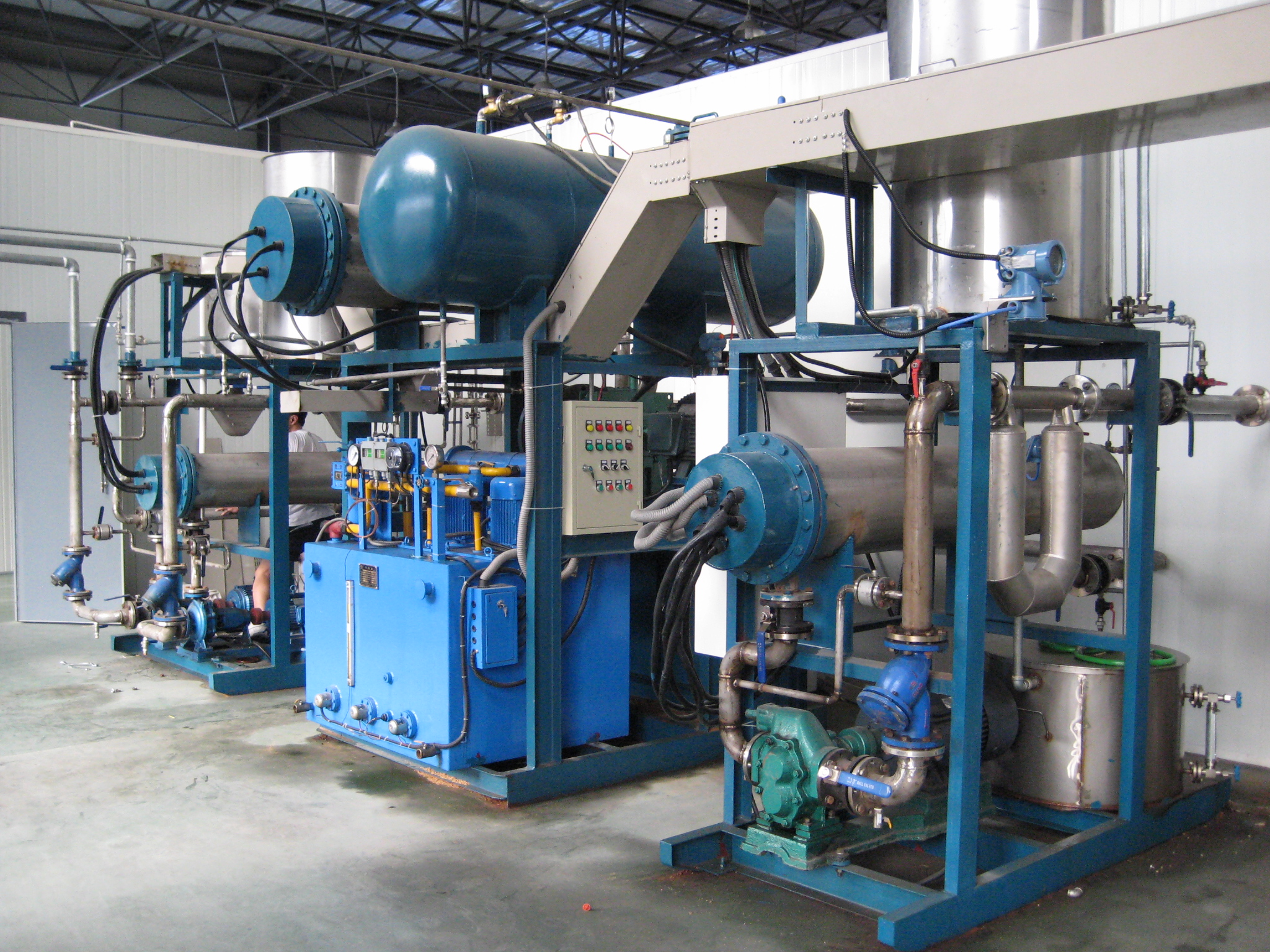

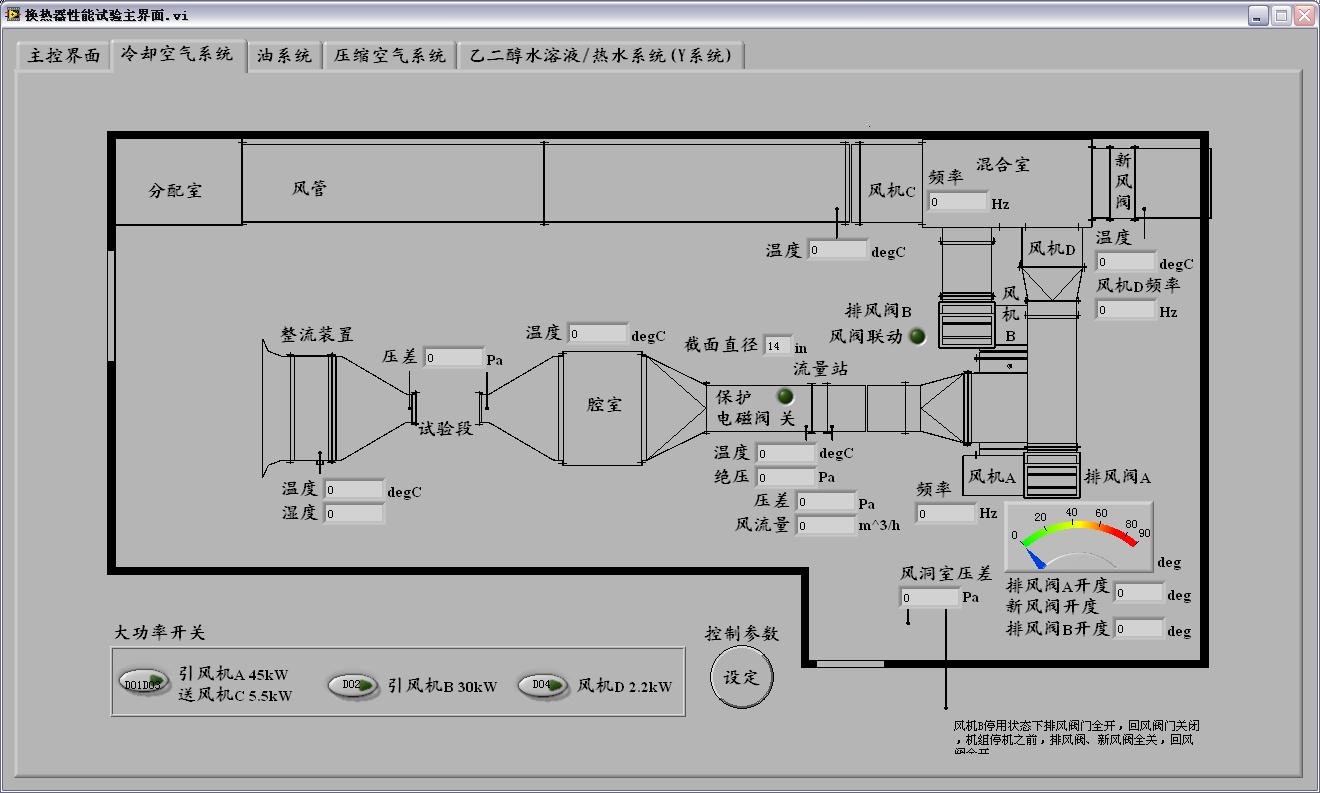

换热器试验台系统由导热油、压缩空气、乙二醇溶液和水4种不同热流体与冷风和冷却水2种冷流体为循环工质的子系统构成，不仅能进行上述热流体对冷风或冷却水的一对一试验，还可以进行两种或三种热流体对冷风的复合型换热器的传热性能测试，冷风系统最大流量达50000m3/h。控制和测量系统以LabVIEW软件为平台，试验数据采集和处理以及系统的运行与控制全面实现程序化，籍助完善的软件控制与先进测量仪器的相结合，使系统具有测量精度高，结构紧凑，自动化程度高，测试范围广，工况稳定快，操作界面友好等特点，换热器热平衡偏差-3%~+5%，对于换热器总体传热系数K的不确定度小于5%，为新型换热器的设计和开发提供了可靠的测试平台。
